PEMBAHASAN ALAT

ECHOCARDIOGRAPHY

ECHO - hwp

1. Spesifikasi Alat

Nama Alat : Echocardiograph

Merk : Philips

Type : Epiq 7

Volt : AC 220 - 240 V

Battery DC 12 V

Made In : Belanda

2. Pengertian & Fungsi Alat

Echocardiography adalah salah satu teknik pemeriksaan diagnostik yang menggunakan gelombang suara dengan frekwensi tinggi untuk memvisualisasikan gambaran struktur dan fungsi jantung dilayar monitor.

Pemeriksaan ini tidak menimbulkan rasa sakit sehingga secara tehnis relatif lebih mudah dilakukan terhadap bayi, anak2 dan orang dewasa. Pemeriksaan ini dapat mendekteksi gerakan otot-otot jantung baik yang normal maupun yang abnormal seperti pada keadaan akibat serangan jantung. Pada anak2 dengan penyakit jantung bawaan. Echocardiography akan dapat mengindentifikasi berbagai kelain struktrur jantung termasuk kelainan katup dan beberapa kebocoran (defek) di sekat sekat jantung. Keluar masuk pembuluh darah baik yang normal maupun abnormal dapat tervisualisasi dengan baik. Walaupun demikian pada kelain bawaan yang kompleks sekali dan sulit, tidak jarang masih diperlukan pemeriksaan katerisasi jantung sebelum dilakukan tindakan.

Dokter akan merekomendasikan pemeriksaan Echocardiography jika ditemukan gejala dan penyakit jantung. Pada orang dewasa umumnya bila ada gejala sakit dada(chest pain), sesak nafas dan tanda-tanda gagal jantung. Bayi dan anak2 yang dicurigai menderita penyakit jantung bawaan seperti PDA, VSD, ASD, TOF dan lain-lain atau penyakit jantung didapat seperti reumatik dan penyakit Kawasaki serta kardiomiopati mutlak memerlukan pemeriksaan Echocardiography. anak-anak yang mendapat pengobatan suntikan anti kanker (sitostatika) sebaiknya diperiksa Echocardiography terlebih dahulu sebelum dimulai dosis awal untuk mengevaluasi seandainya nanti terjadi efek samping obat-obat sitostatika yang dapat merusak otot-otot jantung.

Echocardiography dapat memberikan informasi tentang hal-hal sebagai berikut :

§ Pembesaran jantung(kardiomegali) yang dapat terjadi akibat tekanan darah tinggi, kebocoran katup jantung atau gagal jantung.

§ Keadaan otot-otot jantung yang lemah atau jantung tidak dapat memompa darah dengan sempurna. Kelemahan otot jantung dapat terjadi akibat tidak memperoleh aliran darah dengan baik karena penyakit jantung koroner.

§ Kelainan struktur jantung seperti yang terdapat pada penyakit jantung bawaan seperti pada kebocoran sekat-sekat jantung.(VSD,ASD) kelainan katup dan pembuluh darah besar serta berbagai kelainan yang telah ditemukan sejak janin dalam kandungan.

§ Evaluasi atau pemantauan selama dilakukan tindakan operasi jantung atau selama prosedur intevensi.

§ Adanya tumor di dalam jantung atau gumpalan darah yang dapat menyebabkan stroke.

§ Ditemukan bising jantung (murmur) baik pada anak maupun orang dewasa.

§ Pada demam rematik dan penjakit jantung rematik.

3. Bagian Alat

Monitor Video

Monitor video sistem dilengkapi layar panel datar 54.5 cm (21.5 inci) pada lengan pemasangan artikulasi. Monitor dapat disesuaikan untuk mengakomodasi tinggi operator dan posisi pengoperasian yang berbeda. Monitor juga dapat dikunci pada tempatnya untuk memindahkan

Modul Kontrol

Modul kontrol mencakup tiga komponen utama: panel kontrol, layar sentuh, dan keyboard. Panel kontrol terdiri atas beberapa kontrol pencitraan utama. Kontrol tersebut mencakup tombol, kenop, dan trackball. Modul kontrol juga memungkinkan Anda memilih transduser, memasukkan data pasien, meninjau dan menganotasi citra, menjalankan pengukuran dan penghitungan, serta mengubah pengaturan. Layar sentuh, yang terletak di atas panel kontrol, menampilkan kontrol yang digunakan untuk memilih aplikasi dan mode pencitraan, serta kontrol khusus untuk mode pengoperasian saat ini. Kontrol layar sentuh terdiri atas tombol dan kenop.

1. Parameter

Salah satu parameter untuk menilai fungsi jantung adalah fraksi ejeksi (EF) nilai normal EF lebih besar) 60%. Jika EF (lebih kecil) 40% ini berarti fungsi jantungnya sudah menurun. Diduga kuat mempunyai penyakit jantung koroner yang berat dan dengan pronosis yang buruk.

Adapun indikasi dilakukannya ekokardiografi yakni:

1. Penyakit katup jantung atau bagi pasien yang pada pemeriksaan fisik ditemukan adanya bising jantung (mur-mur),

2. Kondisi dimana ada dugaan adanya penyakit jantung bawaan.

3. Valuasi kondisi Aorta.

4. Dugaan adanya hipertensi pulmonal, emboli paru, pembesaran jantung pada pemeriksaan toraks foto atau pada pemeriksaan fisik, dugaan adanya efusi perikard.

5. Gagal jantung ,

6. Adanya aritmia, untuk menilai adanya faktor pencetus intrakardiak,

7. Evaluasi fungsi jantung pada pemakaian obat,

8. Sebagai guidance/pemandu dalam tindakan fungsi perikard, pemasangan alat pacu jantung dan lain sebagainya.

Ekokardiografi tidak diindikasikan seperti halnya pemeriksaan EKG yang merupakan pemeriksaan rutin untuk penyakit jantung koroner , melainkan sebagai alat penunjang dan membantu dalam evaluasi fungsi jantung. Banyak hal yang dengan pemeriksaan fisik, EKG, toraks foto, maupun treadmill tidak dapat dinilai atau diketahui adanya kelainan. Tapi, dengan pemeriksaan ekokardiografi hal tersebut dapat dinilai, seperti adanya gumpalan darah (trombus) dalam ruang jantung, adanya aneurisma dinding jantung, adanya gerakan abnormal (diskinetik) dinding jantung dan lain sebaginya.

2. Jenis – Jenis Echocardiograph

Secara umum ada 4 jenis Ecocardiography yang sering dilakukan yakni :

a. Transthoracal Echocardiography (TTE)

Merupakan salah satu jenis Echocardiography yang paling sering dilakukan. Tidak terasa sakit. alat transduser diletakan dibeberapa tempat tertentu diatass dinding dada dengan mengirimkan gelombang suara yang dikonversi oleh komputer menjadi gambar yang terlihat digambar monitor.

b. Transsesophageal Echocardiography (TEE)

Digunakan untuk melihat secara teliti struktur yang lebih dalam seperti aorta dan septum atrium atau katup-katup jantung pada saat operasi atau pada saat dilakukan tindakan intervensi penutupan ASD atau VSD. Transduser dimasukan dan didorong melalui mulut kemudian sampai ke oesophagus. Oleh karena berada pada posisi yang cukup dekat kejantung maka gambaran yang terlihat akan lebih jelas dan akurat dibandingkan dengan hasil TTE.

c. Stress Echocargraphy

Pemeriksaan ini dilakukan dengan exercise atau makan obat untuk meningkatkan fungsi dan denyut jantung. Beberapa kelainan atau penyakit jantung koroner lebih mudah didiagnosis dengan teknik ini.

Pemeriksaan Echocardiography transtorakal atau Echocardiography janin sama sekali tidak ada risiko apa-apa. Namun pada Echocardiography trassesofageal kadang-kadang sedikit mual dan sedikit sulit bernafas sementara namun dapat diatasi dengan pemberian obat. Stress Echocardiography kadang-kadang terjadi efek samping obat-obatan yang digunakan seperti denyut jantung yang bertambah cepat. umumnya tidak ada komplikasi yang serius.

d. Fedal Echocargraphy (janin)

Pemeriksaan ini dilakukan pada ibu hamil yang mempunyai janin dengan resiko atau dicurigai menderita penyakit jantung bawaan.Biasanya dapat dilakukan mulai kehamilan 18 – 22 minggu.

3. Arsitektur ECHO Secara Umum

Arsitektur Echocardiography (iE33 xSTREAM) terdiri dari 4 bagan utama yakni :

1. Live 3D Echo

2. Live xPlane imaging

3. SonoCT

4. XRES image processing

Ie33 xSTREAM adalah suatu sistem yang memproses berbagai data secara bersamaan dan terus menerus, yang tergabung dalam sebuah multiprocessor yang memiliki kemampuan sampai 250 milyar operasi per detik yang dilakukan secara fleksibel dan terstruktur, arsitektur echocardiography jenis xSTREAM dirancang untuk memenuhi kebutuhan yang berhubungan dengan aplikasi dalam bidang klinis, alat ini pula terdiri dari suatu layar (Philiphs) Echo 3D dan xPlane images bersama dengan SonoCT dan xRes images yang memiliki kemampuan untuk memproses suatu data berupa image (gambar).

a. Layar (Philips) Echo 3D

Merupakan generasi keempat layar (Philips) yang secara keseluruhan disample dengan menggunakan matriks, alat ini menyediakan tampilan 3D realtime. Arsitektur Xstream yang kuat memungkinkan didapatkan manipulasi dan hitungan dari data volume.

b. SonoCT real-time image

SonoCT memperoleh dan memproses sampai sembilan garis dan bentuk untuk menampilkan gambaran vaskuler yang bebas dari pecahan dan artifact.

c. XRES image processing

XRES image processing adalah suatu algoritma yang mampu melaksanakan analisa yang realtime serta memperbaiki image (gambar) sepanjang area dada secara keseluruhan.

ECHO 2D - hwp

1. Tranduser Electrocardiography

Echocardiography digunakan secara luas untuk menampilkan bagian dalam dari tubuh manusia berupa cardiac serta beberapa penyakitnya seperti hati ataupun jantung, dengan menggunakan alat ini memungkinkan untuk mendeteksi struktur bagian dalam dari hati atau jantung. Pergerakan dari struktur tersebut juga dapat direkam dengan resolusi yang bagus disbanding dengan teknik diagnosa menggunakan x-ray ataupun angiographic, dalam alat ini menghadirkan perbandingan antara waktu dengan informasi umum berupa gerakan ataupun image tentang struktur dari hati maupun jantung dalam kecepatan normal rendah dengan menggunakan perekam elektrokardiogram.

Untuk penggunaan Echo-Transducer_nya terdiri dari bermacam-macam transducer diantaranya yaitu :

a. Teknologi PureWave Kristal

b. Transducer S5-1

c. Teknologi transducer xMATRIX

d. Transducer X3-1 Omniplane TEE, yang terintegrasi dengan transducer s7-2 omni transesophageal

Transducers High-performance yang secara khusus dirancang untuk menghasilkan efisiensi suara (akustik) yang maksimum, dengan suatu desain lensa low-loss yang memberikan tingkat resolusi yang tinggi dan proses penetrasi sinyal ultra yang lebih besar dengan tingkat gangguan yang kecil. Dengan desain yang ekonomis dengan kabel yang ringan sehingga dapat mengurangi kelelahan dan ketegangan dari para pengguna transducer ini (operator). Adapun macam-macam transducer yang digunakan adalah sebagai berikut:

a. Teknologi PureWave Kristal

Struktur Piezocrystal memepunyai kelebihan dalam hal proses penerimaan sinyal akustik (suara) dibanding dengan PZT keramik yang bersifat tradisional.

b. S5-1 transducer

S5-1 transducer dalam penggunaannya menggunakan luas bidang dari dua high-performance yang digunakan oleh transducers konvensional. Kelebihannya dibanding dengan teknologi PureWave kristal adalah transducer ini membentuk image (gambar) 2D dengan tingkat kepekaan warna yang lebih tinggi.

c. xMATRIX transducer

Transducer xMATRIX menggunakan rangkaian micro-beamforming yang didalamnya terintegrasi sampai 3,000 jenis rangkaian filter aktif.

d. X3-1 transducer

X3-1 transducer merupakan teknologi xMATRIX yang menggunakan sistem array yang cocok untuk menghasilkan gambar 3D serta xPlane imaging. Dengan lubang bidik kamera yang berukuran kecil sangat sesuai untuk menghasilkan dan meningkatkan tampilan image (gambar) cardiac dari pasien.

e. OMNIPLANE TEE teknologi

Transducer S7-2 omni transesophageal mempunyai cakupan frekuensi sebesar 7 MHZ yang mampu menghasilkan luas bidang yang lebih besar.

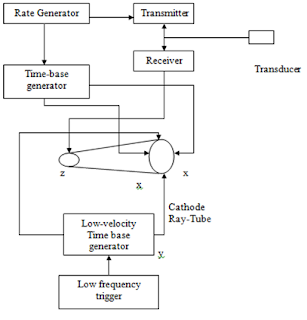

Adapun gambar blok diagram secara umum dari Echocardiography adalah ditunjukkan oleh gambar dibawah ini,

Blog Diagram ECHO - hwp

Gambar diatas menunjukkan blok diagram dari echocardiography, beberapa blok rangkaian umum pada instrument pengukuran gema, kecuali untuk penambahan rangkaian sweep lambat dan pengaturan modulasi pencahayaan CRT. Untuk echocardiography, transducer ditempatkan diantara ribs ketiga dan keempat pada dinding dada luar dimana tidak ada paru-paru antara kulit dengan jantung. Dari probe ini cahaya ultra sonic intensitas rendah diarahkan pada area jantung dan sinyal gema diperoleh. Posisi probe dimanipulasi untuk memperoleh gema dari area yang diinginkan pada jantung.

Echocardiograph Pulsed Doppler tergantung pada penemuan velocitas aliran darah yang kontras dengan echocardiograph M-mode yang berdasarkan properti anatomi dari jantung, teknik ini digunakan sebagai adjunct ke echocardiograph M-mode konvensional dan informasi banyak diperoleh dari komplemen pemeriksaan pulsed Doppler atau dengan melaksanakan prosedur M-mode. Dalam banyak kasus penemuan pulsed Doppler memberikan informasi diagnosa yang berguna dimana penemuan M-mode adalah normal atau sugestif, sistem beroperasi pada prinsip ultrasound yang memantul dan menemukan velocitas aliran darah dalam volume, yang disebut dengan volume sample.

Volume sample secara spesifik dapat dipilih dalam jantung dan pembuluh darah dengan setting kendali kedalaman dan adalah subjek dari berbagai komponen velocitas aliran darah, komponen gerak, turbulensi, dan laminar seperti gerakan dinding, gerakan valve. Komponen ini diisolasi dengan filter yang cocok dalam rangkaian dan masing-masing memiliki kualitas audiotonal dan pola spektral yang berhubungan.

Jumlah yang meningkat dari pemeriksaan yang rutin dan kemungkinan meng-extract data kuantitatif dari echocardiograph telah menimbulkan keperluan pengembangan sistem komputer untuk analisa semi otomatis dari echocardiograph M-mode, program rutin secara umum tertuju pada pengukuran yang dapat dibagi 3 kelompok :

a. dimensi ventricular

b. dimensi aorta dan atrium kiri

c. pengukuran valve mitral.

Tiap kelompok pengukuran dimulai dengan kalibrasi, sehingga kemungkinan untuk menggunakan rekaman yang berbeda untuk pengukuran struktur dari tiap kelompok sistem perhitungan untuk memproses echocardiogram M-mode dijelaskan oleh awieten et.al (1997), sejumlah program tersedia untuk evaluasi M-mode menggunakan komputer.

Selain alat echocardiography itu sendiri proses untuk menampilkan gambar kedalam suatu layar digunakan juga rangkain real-teme komputer yang berbasis scanner.
